Baliaci stroj je určený na organizovanie kontinuálneho baliaceho cyklu pomocou volumetrickej metódy dávkovania sypkých produktov (cukor, soľ, korenie, instantná káva a 3v1, čaj) a ich balenie do porciovaných 3- alebo 4-švových obalov typu „vrecko“ (vreckové balenie) z polymérových fólií (polypropylén, duplex, triplex, laminovaný papier, nylon, filtračný papier).

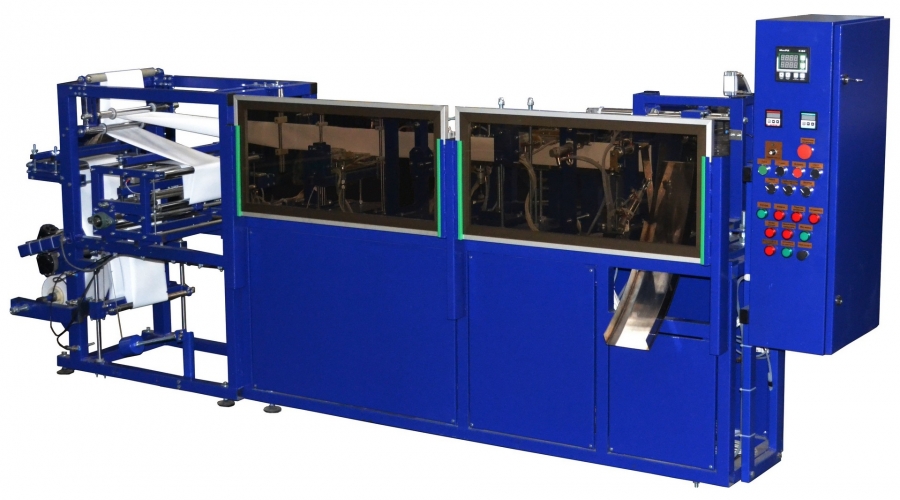

Zariadenie pozostáva z horizontálneho baliaceho stroja a objemového kyvadlového dávkovača.

Baliaci stroj pracuje vo vodorovnej polohe, čo konštrukčne umožňuje zaznamenávanie rôznych veľkostí vrecových balení, ako aj dávkovanie produktov v minimálnej vzdialenosti dávkovania dávky do balenia, čo umožňuje čo najpresnejší objem dávky.

Charakteristika.

* Výkon zariadenia závisí od objemu dávky, vlastností dávkovaného produktu, vlastností obalového materiálu a dĺžky balenia.

** Na zabezpečenie chodu pneumatických pohonov tohto baliaceho stroja je potrebný kompresor (nie je súčasťou štandardného balenia).

Popis práce.

Zásobník upevnený na hriadeli sa pomocou pneumatického pohonu horizontálne kýva. V dôsledku takýchto kmitavých pohybov sa hrdlo zásobníka pohybuje ako „kyvadlo“ z jednej dávkovacej dutiny do druhej a späť. Keď hrdlo zásobníka dosiahne dávkovaciu dutinu, balený produkt sa vysype cez hrdlo zásobníka do takejto dutiny, načo sa hrdlo posunie, aby vyplnilo opačnú dávkovaciu dutinu. Po prijatí signálu z riadiacej jednotky sa naplnená dutina otvorí a vyleje svoj obsah do prijímacieho lievika a následne do tuby, ktorá pomocou špeciálnej jednotky nasmeruje produkt do vytvoreného vrecúška. Po výdaji odmeranej dávky baleného produktu odošle elektronická riadiaca jednotka plniaceho stroja príkaz pneumatickému pohonu, ktorý vráti hrdlo zásobníka späť, čím sa vyprázdnená dávkovacia dutina naplní ďalšou porciou baleného produktu a aktivuje sa tesniaca jednotka baličky. Zváracia jednotka pracuje s pomocou stále udržiavanej teploty povrchu tesniacich vložiek a utesňuje všetky švy naplneného vrecúška švom typu „Euroche“.

V momente zatavenia obalu vrecúška dôjde k horizontálnemu posunutiu jednotky na ťahanie fólie o dĺžku obalu nastavenú snímačom alebo ovládačom. Pretože jednotka na ťahanie fólie sa počas horizontálneho zdvihu nezastaví, uľahčuje odvíjanie kotúča a skladanie baliaceho materiálu cez formovač vreciek.

Kým ťažná jednotka dosiahne krajný bod, naplnený obal vrecúška sa oddelí prerezaním baliacej fólie mechanickým nožom. V tomto čase riadiaca jednotka vydá príkaz na otvorenie ďalšej naplnenej dávkovacej dutiny a nasypanie jej obsahu do nového balenia vrecúšok, uvoľní ohrievacie tesniace podložky a posunie ich, aby sa uzavrelo ďalšie balenie vreciek. Separovaný balík padá na podlahu, do špeciálneho kontajnera (boxu) alebo na vynášací dopravník.

Dodatočne je v riadiacej jednotke baliaceho stroja inštalovaný mikrokontrolér, ktorý monitoruje havarijné stavy pri prevádzke automatického baliča a objemového dávkovača: koniec alebo pretrhnutie rolky baliaceho materiálu, zovretie porcie a pod.

Zvláštnosti.

Plnička série „sáčkov“, model AF-35-SGO, je optimálna na plnenie malých sypkých produktov, ktoré sú schopné rovnomerne a rýchlo plniť odmerné nádoby (soľ, korenie, cukor, čaj, granulovaná a mrazom sušená káva, káva 3 v 1), ako aj ich balenie do polymérnych materiálov (polypropylén, duplex, triplex, laminovaný nylonový papier, laminovaný papier).

Využitie tohto plniaceho stroja v prevádzke umožňuje získať 3- alebo 4-švové balenie vo forme štvorcového alebo obdĺžnikového vrecúška (vrecko vrece, vrecúško, vrecúško, vrecúško), používané v mnohých stravovacích zariadeniach (kaviarne, reštaurácie, čerpacie stanice).

Tento horizontálny baliaci stroj, využívajúci pri svojej práci metódu objemového dávkovania, nie je univerzálny a má obmedzenia na zmenu objemu balených produktov, výhodou je však možnosť použitia vriec rôznych veľkostí, špecifikovaných v technických špecifikáciách.

Horizontálny baliaci stroj je umiestnený vo vnútri a vyžaduje umiestnenie na podlahu. Jednotka má obmedzenia týkajúce sa šírky použitej baliacej fólie a výšky vytvoreného balenia vrecúšok, ktoré sú uvedené v technických špecifikáciách. Je možné vyrobiť baliaci stroj s individuálnymi parametrami.

Baliaci stroj je dostupný v modeloch AF-35-SG3O, AF-35-SG4O. Líšia sa od seba počtom vertikálnych švov na obale: u AF-35-SG3O – 3 švy a u AF-35-SG4O – 4 vertikálne zatavené švy.

Vybavenie.

Štandardná výbava:
Objemový kyvadlový dávkovač so zásobníkom;
Bývalé 3- alebo 4-švové „vreckové“ balenie;
Automatický systém podávania balenia pozdĺž dĺžky a pozdĺž „fotografickej značky“;
Jednotka na utesnenie pozdĺžnych a priečnych švov balenia;
Jednotka na uvedenie dátumu na šev obalu (deň, mesiac, rok „XX XX XX“);
Elektronická riadiaca jednotka so svetelnou signalizáciou a monitorovaním núdzových situácií.

Dodatočné vybavenie:
Príjemný úložný kôš (100 litrov);
Termálna tlačiareň (od 6 znakov, na akomkoľvek mieste balenia);
Systém na sledovanie dĺžky balenia podľa vzoru na fólii;
Jednotka na rezanie balíkov;
„Euro-cut“ jednotka na šve balíka;
Ochranné puzdro;
Kompresor.

Vybavenie:
Elektrické pohony – STM (Taliansko);
BU – MiKra (Ukrajina);
Frekvenčné meniče – INVT, HYUNDAI (Kórea);
Ložiská – CX (Poľsko);
Jednotky v kontakte s produktom – oceľ 304.

Možnostis: 1200 balení/hod.

Typ balenia: vrecúško.

Produkty: voľne ložené produkty.
