Plniaci a baliaci stroj zabezpečí kontinuálny cyklus váženia sypkých produktov (paprika, čaj, cukor, koreniny, koreniny) a ich balenie do porciovaných vrecových obalov (vreckový obal) vyrobených z polymérových fólií (polypropylén, duplex, triplex, laminovaný papier, nylon, filtračný papier). Proces balenia nevyžaduje prakticky žiadny ľudský zásah a je plne automatizovaný.

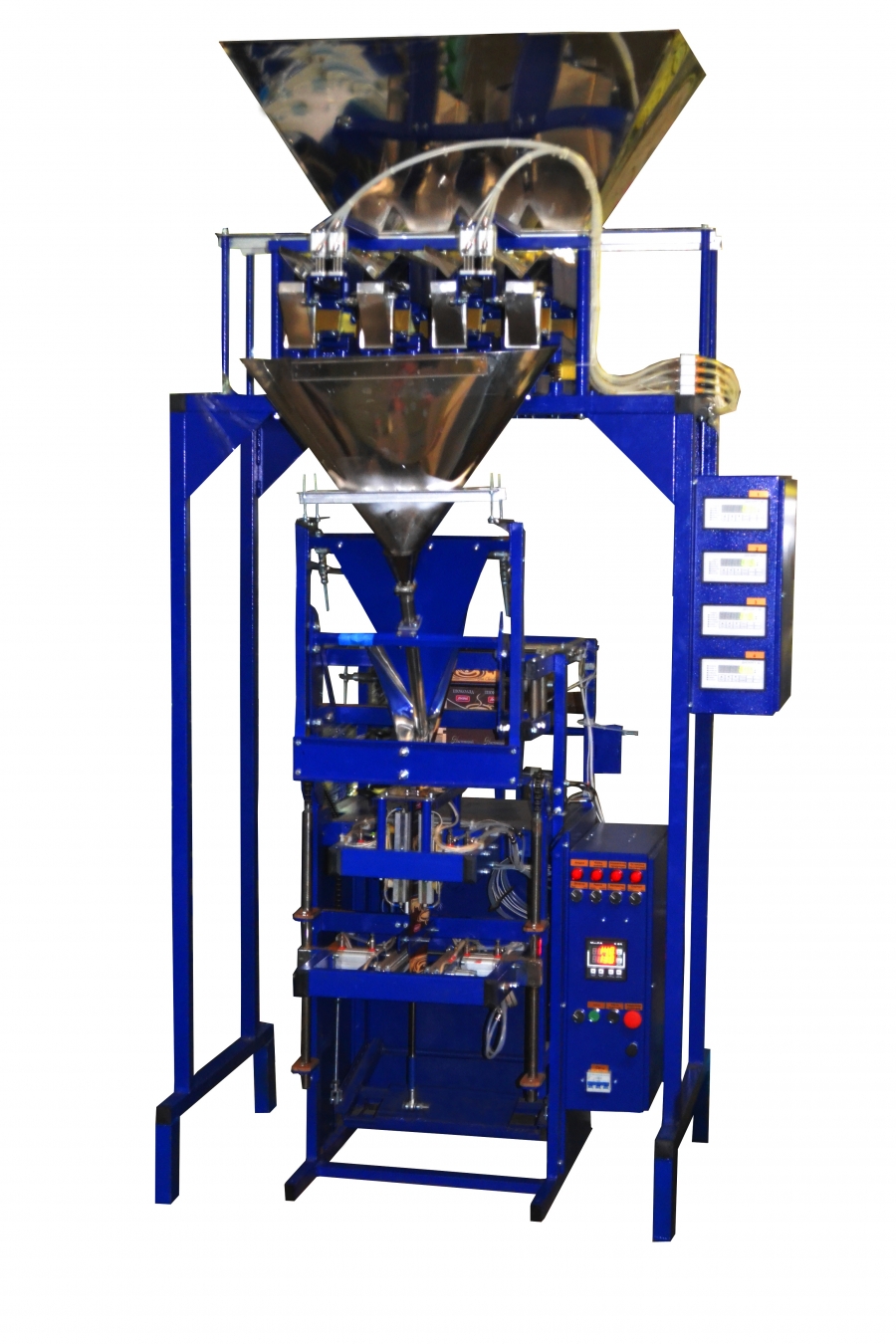

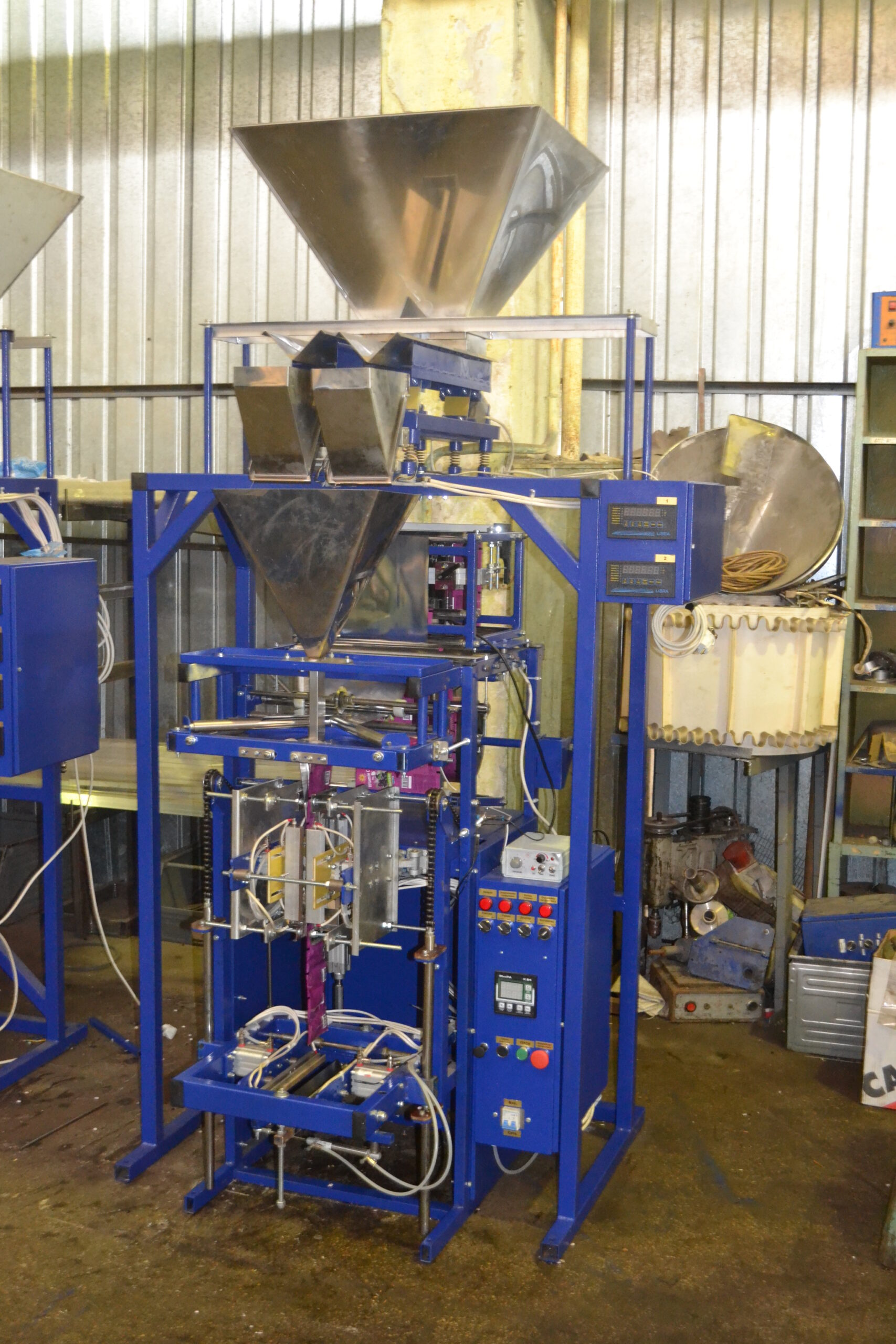

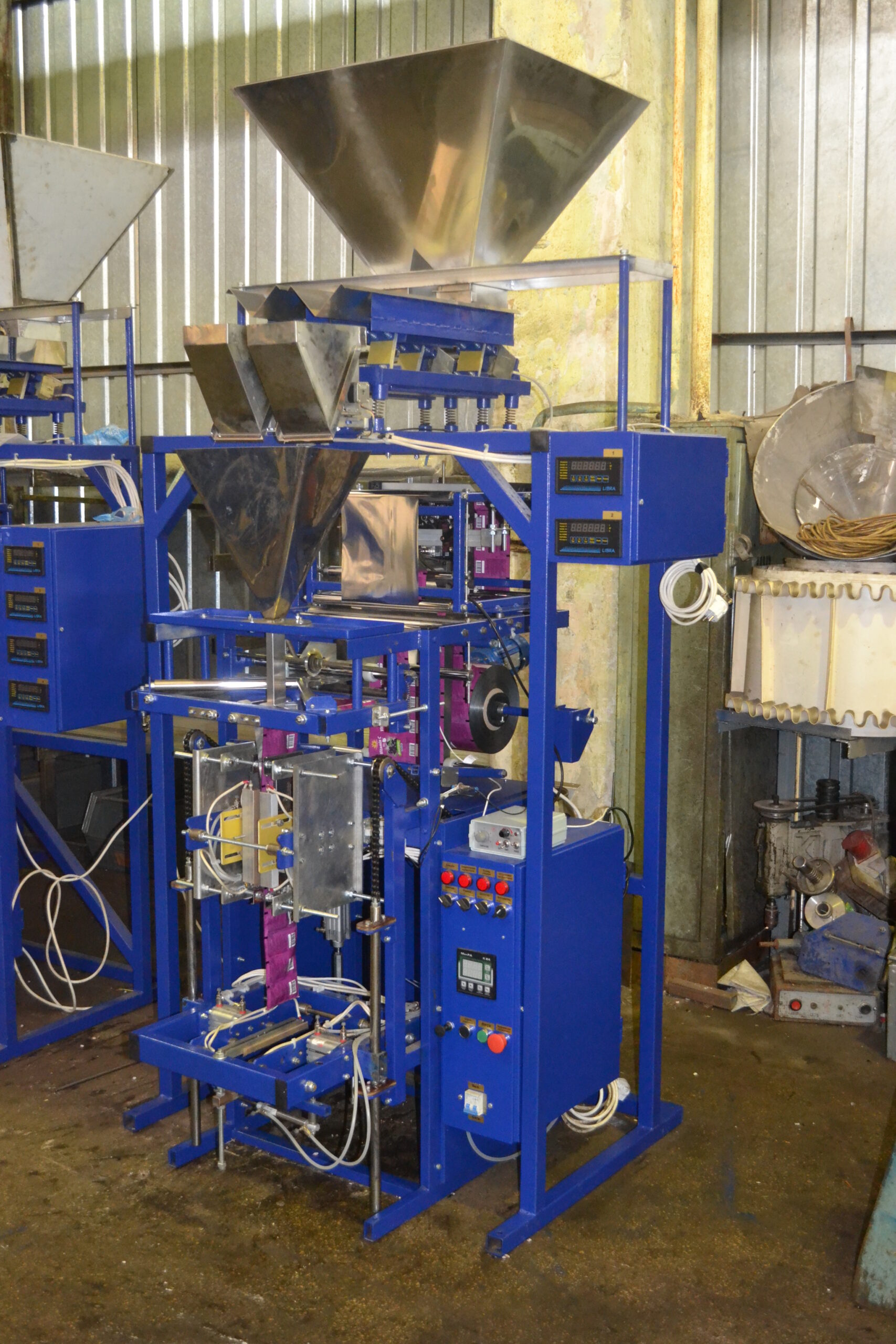

Zariadenie pozostáva z baliaceho stroja a dávkovača.

Najjednoduchší na údržbu a najuniverzálnejší plniaci a baliaci stroj s kapacitou až 2100 vrecúšok za hodinu.

Charakteristika.

* Výkon zariadenia závisí od hmotnosti dávky, vlastností dávkovaného produktu, vlastností obalového materiálu a dĺžky balenia.

** Na zabezpečenie chodu pneumatických pohonov tohto baliaceho stroja je potrebný kompresor (nie je súčasťou štandardného balenia).

Popis práce.

Zabalený produkt sa vysype cez hrdlo násypky na vibračný podnos, ktorý vibruje s danou amplitúdou a podáva ho do vážiacej nádoby. Vedro je pripevnené k tenzometru. Po dosiahnutí špecifikovaných hmotnostných parametrov tenzometer vyšle signál do riadiacej jednotky dávkovača (ovládača), ktorá zastaví vibračný podnos a zastaví podávanie produktu.

Pri príjme impulzu z riadiacej jednotky baliaceho stroja vyšle ovládač dávkovača signál na otvorenie vedra. Vedro sa otvorí a vyleje svoj obsah do lievika. Cez lievik, cez hadičku, sa produkt naleje do 3- alebo 4-švového „vrecka“ vytvoreného okolo neho. V tomto čase ovládač zapne vibračný podnos, aby naplnil nádobu na váženie ďalšou porciou produktu.

Činnosť baliaceho stroja je riadená mikrokontrolérom umiestneným v riadiacej jednotke, ktorý pomocou pneumatických pohonov poháňa spájkovaciu jednotku. Zváracia jednotka využíva princíp neustáleho zahrievania a v jednom cykle súčasne zalepí vrchný šev naplneného vrecúška, spodné a bočné švy ďalšieho vrecúška švom typu „Euroche“.

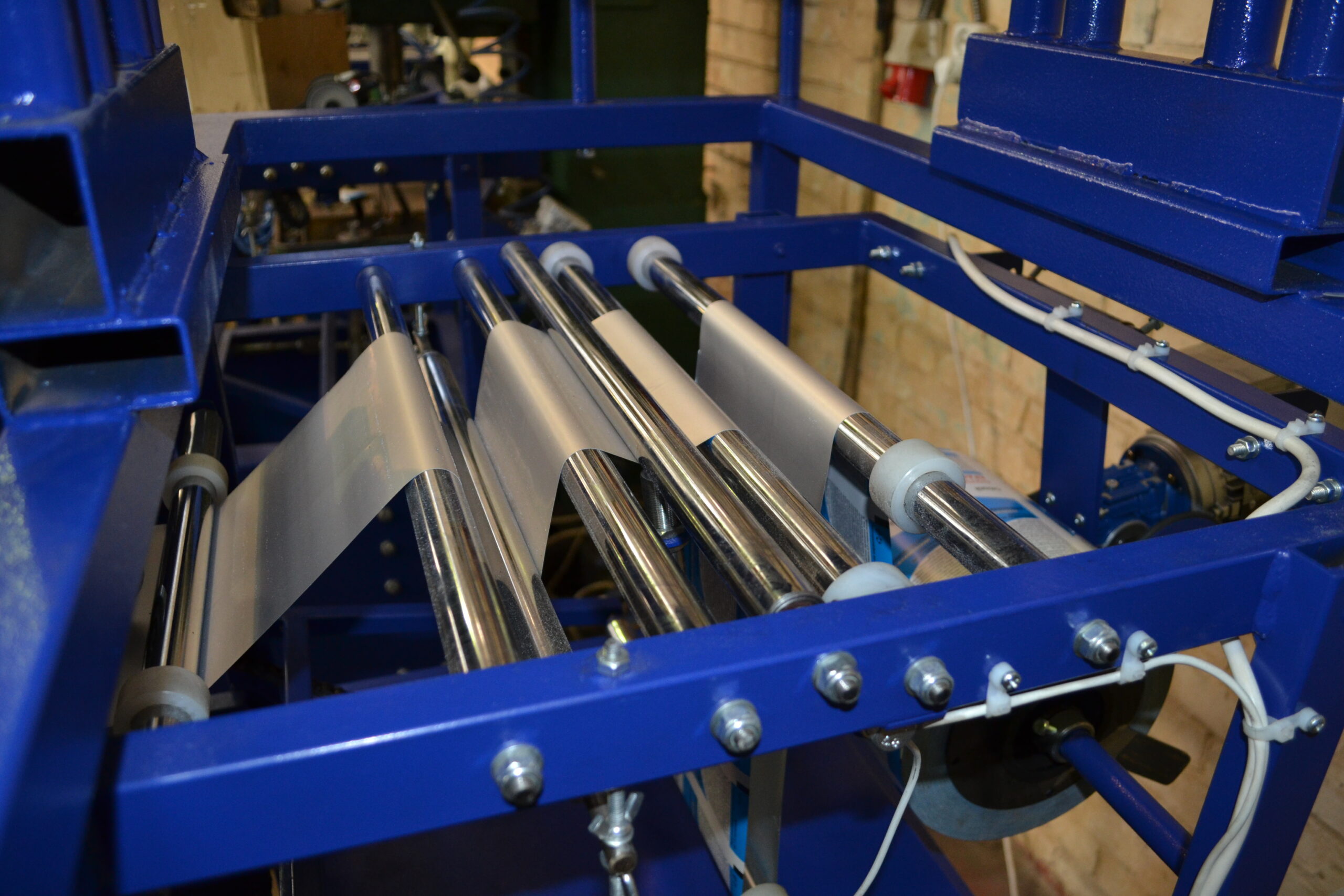

Zároveň sa v momente zatavenia posunú horizontálne výhrevné telesá (čeľuste) uzatváracej jednotky (vozíka) smerom nadol o nastavenú dĺžku balenia vrecúška. Keďže sa ohrievače pohybujú nadol bez uvoľnenia, ťahajú so sebou aj obalový materiál. Rolka sa odmotá a pomocou trojuholníka zloží do polorukávu.

Keď vozík dosiahne spodný bod, naplnené vrecko sa oddelí prerezaním fólie mechanickým zúbkovaným alebo rovným nožom. Zároveň mikrokontrolér baliaceho stroja vyšle impulz do ovládača dávkovača (signál „Vykladanie“), ktorý naplní ďalšie balenie vrecúšok, uvoľní vodorovné vyhrievacie telesá (čeľuste) a posunie ich smerom nahor, aby sa utesnil ďalší balík vreciek. Odrezaný balík sáčkov padá na podlahu, do špeciálnej nádoby (škatule) alebo na vynášací dopravník.

Okrem toho mikrokontrolér baliaceho stroja sleduje koniec rolky baliaceho materiálu a ďalšie havarijné situácie.

Zvláštnosti.

Plniaci a baliaci stroj je optimálny na porciované balenie sypkých produktov, ako je soľ, cukor, instantná káva, čaj, koreniny, korenie, kyselina citrónová. Zariadenie sa nepoužíva na prašné (prachotvorné) produkty (práškový cukor, lieky a pod.). Berúc do úvahy vlastnosti dávkovača, toto baliace zariadenie vám umožňuje ľubovoľne meniť porcie baleného produktu, ako aj dosiahnuť čo najpresnejšie dávkovanie. Nemá žiadne obmedzenia na zmenu zabaleného produktu.

Použitie tohto baliaceho stroja umožňuje získať pohodlné balenie vo forme obdĺžnikového alebo štvorcového vreca s 3 alebo 4 švami (balenie vrecúšok, „sáčok“).

Baliaci stroj vyžaduje umiestnenie podlahy a má obmedzenia týkajúce sa šírky použitej fólie a výšky vytvoreného vrecového balenia, ktoré sú uvedené v technických špecifikáciách.

Plniaci a baliaci stroj je dostupný v modeloch AF-35-S3V1, AF-35-S3V2, AF-35-S3V3, AF-35-S3V4 a AF-35-S4V1, AF-35-S4V2, AF-35-S4V3, AF-35-S4V4. Líšia sa od seba počtom švov balenia vrecúšok a počtom vážiacich vedier („prúd“): v AF-35-S3V1, AF-35-S4V1 – 1 „prúd“, s kapacitou až 500 balíkov/hod, a v AF-35-S3V4, AF-35-S35-S4V0, resp. / hodina. AF-35-S3 a AF-35-S4 sa od seba líšia schopnosťou vyrábať 3- alebo 4-ševové vrecúška.

Vybavenie.

Štandardná výbava:
Vážiaci (1-4 prietokový) dávkovač so zásobníkom;
Bývalé 3- alebo 4-švové „vreckové“ balenie;
Automatický systém podávania balenia pozdĺž dĺžky a pozdĺž „fotografickej značky“;
Jednotka na utesnenie pozdĺžnych a priečnych švov balenia;
Jednotka na uvedenie dátumu na šev obalu (deň, mesiac, rok „XX XX XX“);
Elektronická riadiaca jednotka so svetelnou signalizáciou a monitorovaním núdzových situácií.

Dodatočné vybavenie:
Príjemný úložný kôš (100 litrov);
Termálna tlačiareň (od 6 znakov, na akomkoľvek mieste balenia);
Systém na sledovanie dĺžky balenia podľa vzoru na fólii;
Jednotka na rezanie balíkov;
„Euro-cut“ jednotka na šve balíka;
Ochranné puzdro;
Kompresor.

Vybavenie:
Elektrické pohony – STM (Taliansko);
BU – MiKra (Ukrajina);
Frekvenčné meniče – INVT, HYUNDAI (Kórea);
Ložiská – CX (Poľsko);
Jednotky v kontakte s produktom – oceľ 304.

Možnosti: 600-2100 balení/hod.

Typ balenia: vrecúško.

Produkty: voľne ložené produkty.
