Устаткування розроблене для розрізання полімерного рулонного полотна на мірні шматки в автоматичному режимі. Комплекс забезпечує налаштування довжини у визначеному діапазоні (згідно з технічним завданням).

Технічні характеристики:

• Продуктивність* – до 20 виробів/хв;
• Довжина виробу – регульована (150-300 мм ± 2%);
• Ширина* рулону – до 500 мм;
• Діаметр* рулону – до 300 мм;
• Підключення – 380В/50Гц, 6 атм;
• Тип установки – автомат;
• Згідно з технічним завданням замовника

Призначення обладнання (установки):

Устаткування призначене для розрізання полімерного рулонного полотна на мірні шматки в автоматичному режимі. Комплекс забезпечує налаштування довжини у визначеному діапазоні (згідно з технічним завданням).

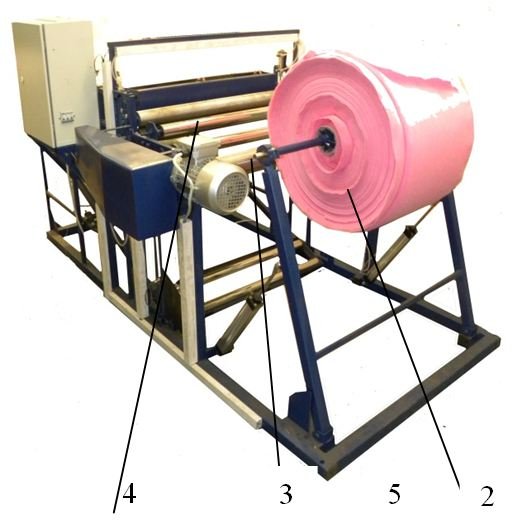

Комплектація

Складається з:

• Рама (1);
• Рулонотримач з пневматичним притиском (2);
• Розмотковий вал (3);
• Блок валів, що тягнуть (4);
• Система компенсації петлі (5);
• Блок притиску та різання (6);
• Блок управління з пристроєм обліку довжини заготівлі (7);
• Стіл-скліз (8).

Опис роботи

Апарат являє собою підлогову рамну конструкцію (1), на якій розміщені: рулонотримач із пневматичним притиском (2), розмотковий вал (3), блок тягнучих валів (4), система компенсації петлі (5), вузол притискання та порізки (6), пульт керування (7) з лічильником довжини заготовки і пристроєм обліку довжини заготівлі.

Рулон сировини монтується в рулонотримач (1) та фіксується пневмоприводом до розмотувального вала (3). Полотно з рулону прямує через систему компенсації петлі (5), блок тягнучих валів (4) та надходить на стіл-скліз (8).

Блок тягнучих валів (4) протягує матеріал на потрібну відстань, вузол притиску (6) фіксує його та виконує відрізання. Оператор забирає готовий виріб зі столу (8).

Довжина готового виробу налаштовується на блоці керування (7).

Додаткова інформація

Гарантія 12 місяців
Післягарантійне обслуговування
